Cable de fibra óptica combinado con hilos de cobre, suspendido con elemento portante externo, con diseño modular
Fuerza de aplastamiento a partir de 300 N/cm
Fuerza de tracción de hasta 50 kN
Temperatura de funcionamiento de -60°С a +70°С Instalación: hasta -30°С
Para cualquier zona climática

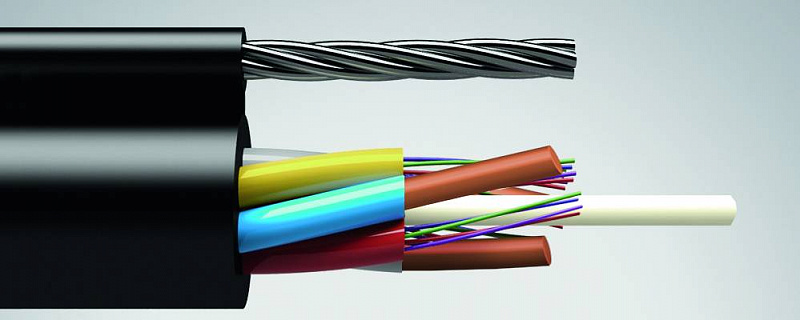

1.Elemento portante (de fuerza) exterior: varilla de fibra de vidrio, cable de acero o alambre de acero.
2.Elemento portante (de fuerza) central: varilla de fibra de vidrio con revestimiento de polietileno.
3.Hilo de cobre aislado.
4.Fibra óptica.
5.Módulo óptico.
6.Elemento de bloqueo de infiltraciones de agua.
7.Envoltura exterior de polietileno.
|
Número de fibras ópticas en el cable |
Número de fibras ópticas en el módulo |
Dimensiones totales del cable/Diámetro del elemento portante, mm |
Peso calculado del cable, kg/km |
Fuerza de tensión, kN |
Radio mínimo de curvatura del cable, mm |
|
KSPP OKPM-4Мх0,9/-02-1х4…4х24…-(4,0) |
|||||
|---|---|---|---|---|---|
|
Hasta 48 |
Hasta 12 |
12,7х20,7/4,2 |
Hasta 181 |
4,0 |
254 |
|
Hasta 96 |
Hasta 24 |
14,9х21,0/4,2 |
Hasta 222 |
298 |
|
|
KSPP OKPM-4Мх1,2/-02-1х4…4х24…-(4,0) |
|||||
|
Hasta 48 |
Hasta 12 |
12,7х20,7/4,2 |
Hasta 193 |
4,0 |
254 |
|
Hasta 96 |
Hasta 24 |
14,9х21,0/4,2 |
Hasta 235 |
298 |
|
|
KSPP OKPM-4Мх0,9/-02-1х4…4х24…-(9,0) |
|||||
|
Hasta 48 |
Hasta 12 |
12,7х22,7/6,5 |
Hasta 230 |
9,0 |
254 |
|
Hasta 96 |
Hasta 24 |
14,9х24,9/6,5 |
Hasta 270 |
298 |
|
|
KSPP OKPM-4Мх1,2/-02-1х4…4х24…-(9,0) |
|||||
|
Hasta 48 |
Hasta 12 |
12,7х22,7/6,5 |
Hasta 241 |
9,0 |
254 |
|
Hasta 96 |
Hasta 24 |
14,9х24,9/6,5 |
Hasta 282 |
298 |
|
|
KSPP OKPM-4Мх0,9/-02-1х4…4х24…-(12,0) |
|||||
|
Hasta 48 |
Hasta 12 |
12,7х22,7/6,5 |
Hasta 260 |
12,0 |
254 |
|
Hasta 96 |
Hasta 24 |
14,9х24,9/6,5 |
Hasta 300 |
298 |
|
|
KSPP OKPM-4Мх1,2/-02-1х4…4х24…-(12,0) |
|||||
|
Hasta 48 |
Up to 12 |
12,7х22,7/6,5 |
Hasta 271 |
12,0 |
254 |
|
Hasta 96 |
Up to 24 |
14,9х24,9/6,5 |
Hasta 312 |
298 |
|
