Cable de fibra óptica combinado con hilo conductor de aleación de aluminio, suspendido autoportante y protegido, con diseño modular
Fuerza de aplastamiento a partir de 300 N/cm
Fuerza de tracción de hasta 15 kN
Temperatura de funcionamiento de -40°С a +70°С Instalación: hasta -30°С
Para cualquier zona climática

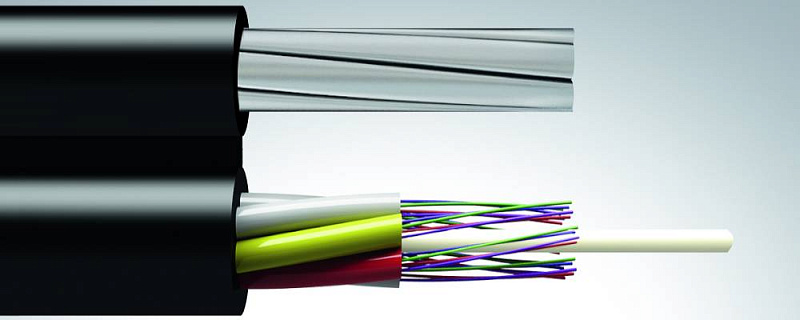

1.Elemento portante (de fuerza) exterior (hilo de aleación de aluminio SIP-3)
2.Elemento portante (de fuerza) central: varilla de fibra de vidrio.
3.Fibra óptica.
4.Módulo óptico.
5.Elemento de bloqueo de infiltraciones de agua.
6.El revestimiento exterior está hecho de polietileno reticulado estabilizado a la luz.
|
Número de fibras ópticas en el cable |
Número de fibras ópticas en el módulo |
Dimensiones totales del cable/Diámetro del elemento portante, mm |
Peso calculado del cable, kg/km |
Fuerza de tensión, kN |
Radio mínimo de curvatura del cable, mm |
|
SIP-3 1х70-20/OM -144… |
|||||
|---|---|---|---|---|---|
|
Hasta 48 |
Up to 12 |
12,3х30,1/14,3 |
Hasta 411 |
20,6 |
286 |
|
Hasta 96 |
Up to 12 |
14,8х32,6/14,3 |
Hasta 463 |
296 |
|
|
Hasta 144 |
Up to 12 |
18,1х35,9/14,3 |
Hasta 543 |
362 |
|
|
SIP-3 1х70-35/OM -144… |
|||||
|
Hasta 48 |
Hasta 12 |
14,7х34,9/16,7 |
Hasta 520 |
20,6 |
334 |
|
Hasta 96 |
Hasta 12 |
17,2х37,4/16,7 |
Hasta 581 |
344 |
|
|
Hasta 144 |
Hasta 12 |
20,5х40,7/16,7 |
Hasta 673 |
410 |
|
