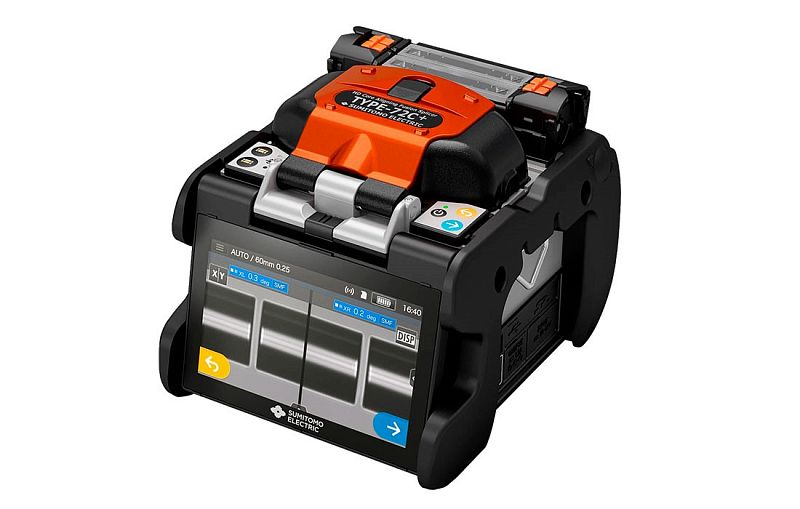

Сварочный аппарат Sumitomo Type-72C+ - обновленная версия флагманского аппарата для ВОЛС Sumitomo Type-72С.
Сварочный аппарат Sumitomo Type-72C+ - обновленная версия флагманского аппарата для ВОЛС Sumitomo Type-72С.
Данный аппарат стал значительно быстрее, по сравнению с предыдущей версией (Type-72C)
Сварочный аппарат в автоматическом режиме, с помощью встроенных микроскопов, производит анализ, юстировку оптических волокон и сваривает их между собой электрической дугой, образуя соединение с низкими потерями. Сварное соединение защищается КДЗС (комплект для защиты соединения) в термоусадочной печи.
- новая функция NanoTune - сокращает время, затрачиваемое на работу, и снижает общие потери при сварке за счет использования первой в мире технологии сварки на основе искусственного интеллекта;
- скорость сварки 5 сек;
- скорость усадки гильз 9 сек;
- типичное затухание на соединении для стандартного одномодового волокна SMF 0,01дБ;
- защита от влаги- эквивалент IPx2;
- защита от пыли- эквивалент IP5x;
- запас батареи на 320 циклов сварка/термоусадка;
- сенсорный дисплей.
| Характеристика | Значенние |
| Тип свариваемых волокон | SM (ITU-T G.652 и BIF G.657) MM (ITU-T G.651) DS (ITU-T G.653) CSF(G.654) NZDS (ITU-TG.655) EDF |
| Диаметр свариваемых волокон, мкм | 80 ~ 150 |
| Диаметр покрытия волокон, мкм |
100 ~ 1000 |
| Длина зачищаемых волокон |
5 ~ 16 мм – для внешнего покрытия 100 ~ 1000 мкм |
| Метод выравнивания волокон |
По сердцевине |
| Технология выравнивания |
HDCM (High-resolution Direct Core Monitoring) |
| Потери на сварном соединении, дБ |
SMF (0.01), MMF (0.01), DSF (0.03), NZDSF (0.03) |
| Среднее время сварки, сек |
5 (SM Quick Mode), 7 (SM G652 Standart Mode, Auto Mode) |
| Отражение от сварного соединения, дБ |
>60 |
| Ресурс электродов |
6 000 (в лабораторных условиях) |
| Дисплей |
Цветной, сенсорный, 5" |
| Увеличение места сварки |
380х (до 760x) - просмотр по одной оси X или Y270х - при просмотре одновременно по осям X и Y |
| Ёмкость памяти |
200 изображений / 10 000 результатов сварки (внутренняя память), 50 200 / 20 000 с SD 8 Гб |
| Программы сварки |
300 (74+226) |
| Программы термоусадки |
100 (27+73) |
| Время термоусадки |
от 9 сек (трубки FPS-61-2.6) |
| Термоусадочные трубки |
40 мм, 60 мм, гильзы Sumitomo Nano |
| Тест на растяжение, N |
1.96 ~ 2.09 |
| Интерфейсы ПК |
USB 2.0 mini-B, слот SD/SDHC до 32 Гб |
| Емкость аккумулятора |
до 300 сварок |
| Питание |
От сети переменного (100-240 В, адаптер ADC-16) или постоянного (10-15 В) тока, а также от съемной аккумуляторной батареи Li-ion 10.8 В, 6 400 мА (аккумулятор BU-16) |
| Температура эксплуатации, °С |
-10...+50 |
| Температура хранения, °С |
-40...+80 |
| Относительная влажность, % |
0...95 |
| Предельная скорость ветра, м/сек |
не более 15 |
| Габаритные размеры, мм |
128x154x130 |
| Масса, кг |
1,9(без батареи)2,2 (с батареей BU-16) |
|
Сварочный аппарат |
1 шт. |
|
Скалыватель FC-6RS |
1 шт. |
|
Чемодан для переноски и хранения |
1 шт. |
|
Аккумуляторная батарея |
1 шт. |
|
АС/DC адаптер |
1 шт. |
|
Сетевой шнур питания |
1 шт. |
|
Запасные электроды |
1 пара |
|
USB шнур |
1 шт. |
|
Лоток для КДЗС |
1 шт. |
|
Ремень для сварочного аппарата |
1 шт. |
|
Краткое руководство |
1 шт. |
