Типы конструкции волоконно-оптических кабелей

Волоконно-оптические кабели используются не только в коммуникационных сетях. Они нашли применение в детекторах, измеряющих температуру, электрические показатели, параметры ультразвука, сейсмической активности и другие характеристики. Такие устройства отличаются компактными габаритными размерами и повышенной точностью, по сравнению с обычным оборудованием, имеющим сопоставимые функциональные возможности.

Однако и в сфере передачи данных конструкция оптического кабеля может быть самой разнообразной, что связано с различными условиями эксплуатации, воздействием температуры, влажности, механического давления и других факторов внешней среды.

Элементы конструкции оптического кабеля

Если рассматривать принципиальную структуру оптического кабеля без привязки к конкретной модели, то она может иметь следующие элементы конструкции:

• Осевой (стержневой, центральный) элемент. Выполняет функцию несущей опоры для кабеля. Может быть выполнен из монолитной стальной проволоки, металлического троса или стеклопластикового прута. Что касается стеклопластиковых стержней, то они должны иметь дополнительную полимерную оболочку. Она служит для защиты оптических волокон от повреждений осколками стеклопластика в случае превышения диаметра изгиба.

• Оптическое волокно может быть изготовлено из кварцевого стекла, как чистого, так и с добавлением различных элементов – легированного. Толщина одного такого волокна может составлять 4-9 мкм. Они могут использоваться самостоятельно – одномодовое волокно или в группах – многомодовое. Оптические стержни, изготавливаемые из полимерных материалов – полиметилметакрилат, имеют размер несколько раз больше. При том, что рабочие показатели такой оптики намного хуже.

• Оптическая оболочка. Обеспечивает преломление светового луча в сердечнике. Ее толщина в большинстве случаев составляет 125 мкм для многомодовых кварцевых кабелей и около 1000 мкм для пластикового оптоволокна типа POF.

• Пластиковые модули. Полимерная (полиэтиленовая) оболочка – выполняет защитную функцию, объединяя несколько оптических волокон с оболочкой в один пучок (многомодовые кабеля). Имеет гидрофобную смазку снаружи и гидрофобный гель/порошок внутри. Основная задача – защита оптоволокна от влаги. Так же она служит дополнительной прослойкой между оптоволокном и бронированием.

• Броня. Может быть выполнена из кевларовых или арамидных нитей, из металлической проволоки в один или два слоя и представлять собой гофрированную сплошную оболочку.

• Внешняя оболочка. Изготавливается из полиэтилена и выполняет функцию общей защиты от внешних воздействий в том числе: грызунов, влажности и воды, химических веществ, истирания, ограничению механических повреждений.

Конструктивные особенности оптических кабелей

Компания «Москабель-Фуджикура» производит широкий ассортимент оптических кабелей, которые могут быть использованы для прокладки коммуникационных линий в различных условиях. Из наиболее востребованных видов конструкции кабельной продукции можно отметить следующие:

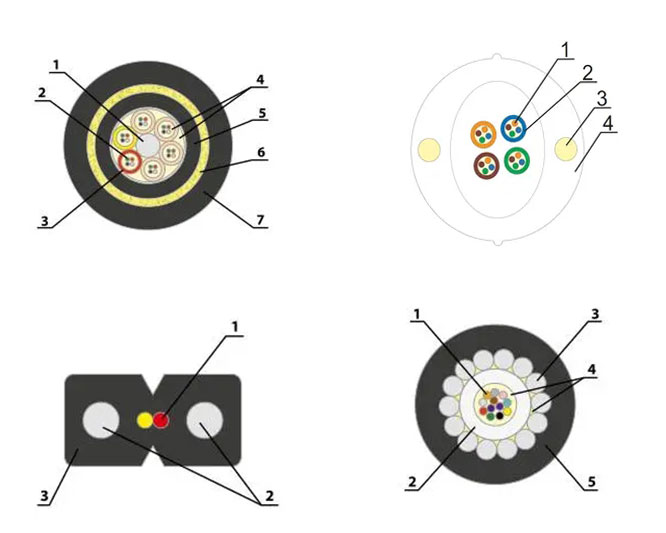

1. Оптические кабели модульной конструкции состоят из нескольких (от 1 до 4) оптических модулей – пучков оптоволокна уложенных в отдельные трубки. Модули располагаются вокруг центрального силового стержня пучками или повивальной скруткой. Для защиты модулей применяется бронирование кабеля стальной проволокой в один или два слоя. Такой кабель укладываться в грунты любого типа, в том числе с повышенной влажностью, а также прокладываться в канализационных системах и коллекторах. Бронирование обеспечивает хорошую защиту от механических повреждений: давление до 400 Н/см и растягивание до 80 кН.

2. Конструкция с центральной трубкой - в кабеле такого типа оптические волокна размещают совместно со стержневым элементов в единой трубке. В зависимости от интенсивности механических воздействий и области назначения кабеля стержневые (силовые) элементы в трубке могут располагаться как по центру, так и по периферии. Также благодаря наличию трубки с водоблокирующими элементами, а также сплошной металлической оболочки для ее защиты.

3. Диэлектрическая конструкция оптоволоконного кабеля состоит полностью из полимерных элементов. В качестве бронирования используются стекловолоконные прутки, а защиту от внешних воздействий обеспечивает модифицированный сшитый полиэтилен, не поддерживающий горение.

4. Плоский оптоволоконный кабель (drop) используется в линиях связи для подключения абонентского оборудования «последней мили». Он может использоваться как внутри, так и снаружи сооружений. В качестве защиты используются два стеклопластиковых прутка расположенных с двух сторон от оптического волокна.

Выводы

Разнообразие конструкций волоконно-оптических кабелей позволяет подобрать изделие оптимально подходящее для решения конкретных задач: передачи информации световых сигналов в различных устройствах и т.п. Компания «Москабель Фуджикура» предлагает купить оптический кабель различного назначения для использования в коммуникационных сетях, которые эксплуатируются в различных условиях внешней среды. Эталонное качество волоконной оптики нашего производства и ее соответствие международным нормативам обеспечивает не только высокие эксплуатационные показатели, но и долговечности использования даже при интенсивном внешнем воздействии.
