Спиральные зажимы предназначены для крепления самонесущего волоконно-оптического кабеля (ADSS) на опорах линий электропередач с напряжением до 35кВ и выше, опорах связи, городского электрохозяйства, элементах зданий и сооружений, с различными длинами пролета и прочностью заделки кабеля в зажиме.
DTADSS - название натяжного зажима.
XS, S, M, L, LS – размер зажима (смотри таблицу ниже).
0000 – размер зажима, указан минимальный возможный диаметр кабеля для этого зажима (с учётом допустимых отклонений в диаметре кабеля).
(00) – максимальное рабочее натяжение кабеля для которого подходит данный зажим (указывается в паспорте зажима).
|
Размер зажима |
Протектор для кабеля |
Рабочее натяжение кабеля |
Прочность заделки кабеля |
Длина пролёта |
|
XS extra small |
Нет |
до 8 кН |
Не менее чем в 1,6 раза выше, чем рабочее натяжение кабеля. |
до 60 м |
|
S – small |
Есть |
до 15 кН |
до 150 м |
|
|
M – medium |
Есть |
до 25 кН |
до 300 м |
|
|
L – large |
Есть |
до 55 кН |
до 450 м |
|
|
LS – super large |
Есть |
до 110 кН |
свыше 450 м |
Для зажимов XS, S, М – штампованный и оцинкованный стальной коуш.
Для зажимов L, LS - литой и оцинкованный коуш из высокопрочного чугуна.

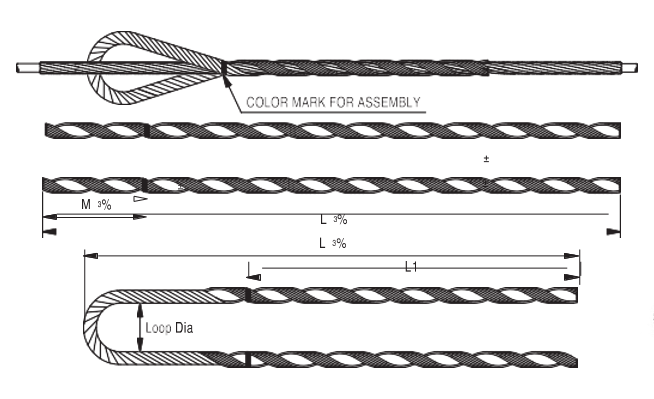

Натяжной зажим и протектор представляют собой прутки (проволоки) сформированные в виде спирали, соединенные между собой клеем и покрытые абразивом.
