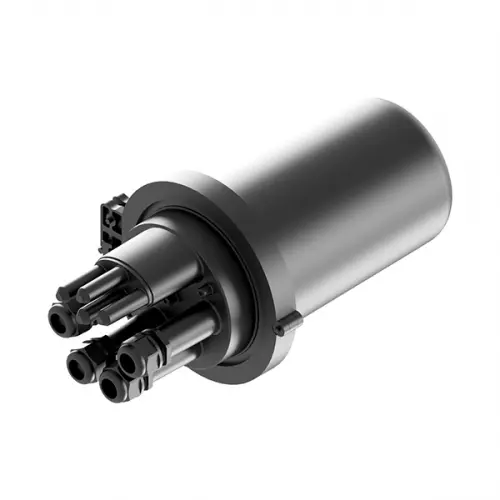

Оптическая кросс-муфта
- Наличие планки установки SC адаптеров для осуществления кросс-коммутации оконцованными абонентскими дроп-кабелями и оптическими шнурами, как кросс малой емкости.
- Емкий герметичный корпус из ударопрочного полимера.
- Простота в эксплуатации.
Особенности
Оптические кросс-муфты ОКМ-4120-9SC-166-2М3(8)/2М18/4Т-36К предназначены для защиты мест сварки оптического кабеля. Конструкция кросс-муфты ОКМ-4120 позволяет сращивать несколько кабелей вместе, а расширенное внутреннее пространство дает возможность уложить транзитные модули с соблюдением всех допусков.
Оптическая кросс-муфта ОКМ-4120, корпус которой выполнен из ударопрочного полимера, пригодна к эксплуатации при температурах от минус 60 °С до 70 °С.
Технологической особенностью является наличие планки под оптические розетки SC и адаптера ввода/вывода оптических шнуров для осуществления коммутации и подключения абонентов при помощи drop-кабеля, внешних патч-кордов, оконцованных разъемами SC.
Устройство кросс-муфты
Габаритные размеры кросс-муфты
Характеристики
| Тип кабеля | оптический |
| Тип муфты | кросс-муфта |
| Кол-во кассет, шт. | 1 шт. |
| Макс. кол-во кассет, шт. | 3 кассеты |
| Кол-во кабельных вводов (сторона 1) | 2 (адаптер); 2 (кабельный сальник); 1 (овальный) + 4 (круглый) |
| Допустимый диаметр вводимых кабелей | адаптер 8х3 мм; кабельный сальник 13 ... 18 мм; овальный: 2×Ø5…28 мм или транзитный ввод; 4×Ø5...10 |
| Возможность транзита | Да |
| Длина, мм | 401 мм |
| Диаметр, мм | 230 мм. |
| Броня | без брони |
| Герметизация вводов | ТУТ, механическая герметизация |
| Кол-во оптических портов, шт. | 9 |
| Тип адаптеров | SC |
| Температура эксплуатации, °С | от минус 60 °C до 70 °C |
| Масса муфты ±10%, кг | 1,7 кг |
| Макс. кол-во сварных соединений | 108 волокон |
