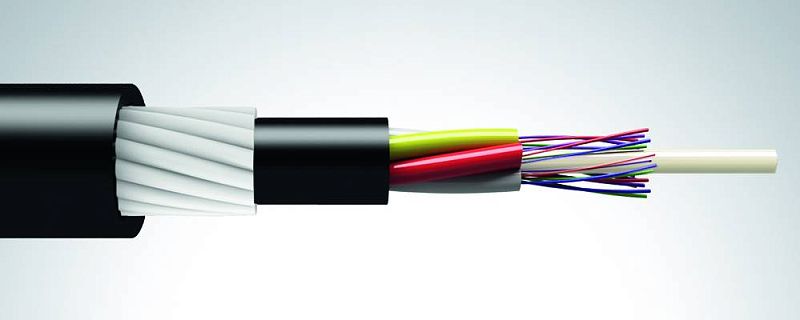

Оптический кабель бронированный стеклопластиковыми прутками, модульной конструкции.
- Центральный силовой элемент - стеклопластиковый пруток.
- Оптическое волокно.
- Оптический модуль – содержит до 24 оптических волокон каждый.
- Промежуточная оболочка из полиэтилена.
- Гидрофобный заполнитель.
- Стеклопластиковые прутки.
- Внешняя оболочка из полиэтилена.
Оптический кабель ОКГМд предназначен для эксплуатации в грунтах любого типа, монтажа в канализационные системы и коллекторы. Подходит для укладки в воде, на мелководье или болотистых грунтах. Глубина водоема не должна превышать 10 метров. Температурный диапазон использования – от -60 до +70 градусов, монтаж должен выполняться при температуре более –30 градусов.
Состоит из силового элемента из стеклопластикового прутка, расположенного в центре и обвитого модулями, заполненными оптическими волокнами. Количество волокон не превышает 24 в каждом модуле и может варьироваться производителем в зависимости от нужд заказчика. Броня обеспечивается дополнительными стеклопластиковыми стержнями по кругу. Внутренние оболочки модулей и наружное покрытие выполнены из полиэтилена либо полимерного материала.
Полиэтиленовое покрытие препятствует распространению огня, полимерная оболочка не выделяет при возгорании коррозионно-активных веществ.
Купить представленный кабель с нужным количеством волокон внутри модуля можно в компании «Москабель-Фуджикура». Мы работаем с оптовыми заказчиками по индивидуальным проектам, подготовим требуемый объем кабеля с материалом оболочки на выбор. Звоните нам, чтобы узнать цену и получить коммерческое предложение.
По требованию заказчика возможно изготовление кабеля с другими техническими параметрами.
|
Количество ОВ в кабеле |
Количество ОВ в модуле |
Номинальный диаметр кабеля, мм |
Расчетная масса кабеля, кг/км |
Растягивающее усилие, кН |
Минимальный радиус изгиба кабеля, мм |
|
ОКГМд(н)-01-1х4…12х24…-(7,0) |
|||||
|---|---|---|---|---|---|
|
до 48 |
до 12 |
12,2 |
до 156 |
7,0 |
256 |
|
до 64 |
до 8 |
13,6 |
до 179 |
272 |
|
|
до 96 |
до 12 |
15,9 |
до 211 |
318 |
|
|
до 144 |
до 12 |
19,5 |
до 290 |
390 |
|
|
до 288 |
до 24 |
26,9 |
до 553 |
538 |
|
ОКП-М
ДПД
ИКП
ДПМ (ОКС 01)
ДПМ (Оптен)
ДСП, ДСМ
ОКЛК
ОКП (Сарансккабель-Оптика)
ОКБс
ОКП (Электропровод)
* данные марки кабеля не производятся АО "МКФ". Информация по их техническим характеристикам размещена на сайте производителя.
Раздавливающее усилие от 400 Н/см
Допустимое растягивающее усилие до 80 кН
Эксплуатация от -60 до 70° Монтаж: до -30°С
Для любых климатических зон
Пожаробезопасное исполнение
Защита от повреждений грызунами
Полностью диэлектрический
