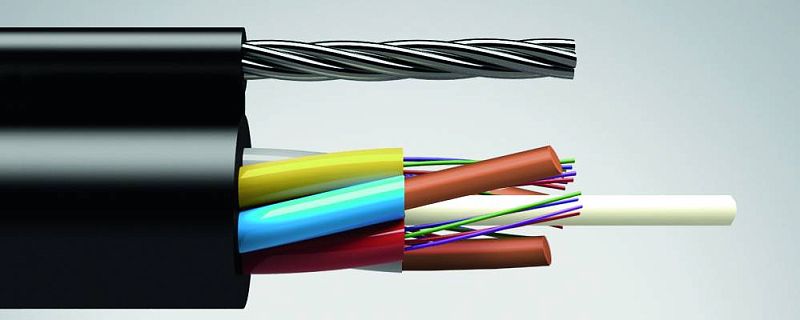

Оптический кабель комбинированный с медными жилами, подвесной с выносным силовым элементом, модульной конструкции.
Раздавливающее усилие от 300 Н/см
Допустимое растягивающее усилие до 15 кН
Эксплуатация от -60 до 70°С Монтаж: до -30°С
Для любых климатических зон
Пожаробезопасное исполнение
- Выносной силовой элемент - стеклопластиковый пруток, стальной трос или стальная проволока.
- Центральный силовой элемент - стеклопластиковый пруток в полиэтиленовой оболочке.
- Медная жила в изоляции.
- Оптическое волокно.
- Оптический модуль.
- Водоблокирующий элемент.
- Внешняя оболочка из полиэтилена.
Оптический кабель КСПП ОКПМ состоит из центрального силового элемента, выполненного из стеклопластика и покрытого полиэтиленом. Силовой элемент внутри модели окружен изолированными медными жилами и модулями. Внутри модулей находятся оптические волокна (их число варьируется в зависимости от пожеланий заказчика). Пространство между оптоволокнами и полиэтиленовыми модулями заполнено сухими водоотталкивающим веществом. Выносной силовой элемент выполнен из стеклопластика, троса или проволочки из стали. Вся конструкция покрыта полиэтиленом.
В компании «Москабель-Фуджикура» можно купить представленную модель с нужным количеством оптических волокон и типом оболочки. Мы являемся производителем кабеля и работаем с крупными оптовыми заказами. Продукция в нужном объеме изготавливается для каждого клиента индивидуально с требуемыми техническими характеристиками. Если вы хотите узнать цену или получить бесплатную консультацию, позвоните нам или закажите обратный звонок на нашем сайте. Мы сами перезвоним вам с подготовленным коммерческим предложением.
|
Количество ОВ в кабеле |
Количество ОВ в модуле |
Габаритные размеры кабеля/Диаметр выносного элемента, мм |
Расчётная масса кабеля, кг/км |
Растягивающее усилие, кН |
Минимальный радиус изгиба кабеля, мм |
|
КСПП ОКПМ-4Мх0,9/-02-1х4…4х24…-(4,0) |
|||||
|---|---|---|---|---|---|
|
до 48 |
до 12 |
12,7х20,7/4,2 |
до 181 |
4,0 |
254 |
|
до 96 |
до 24 |
14,9х21,0/4,2 |
до 222 |
298 |
|
|
КСПП ОКПМ-4Мх1,2/-02-1х4…4х24…-(4,0) |
|||||
|
до 48 |
до 12 |
12,7х20,7/4,2 |
до 193 |
4,0 |
254 |
|
до 96 |
до 24 |
14,9х21,0/4,2 |
до 235 |
298 |
|
|
КСПП ОКПМ-4Мх0,9/-02-1х4…4х24…-(9,0) |
|||||
|
до 48 |
до 12 |
12,7х22,7/6,5 |
до 230 |
9,0 |
254 |
|
до 96 |
до 24 |
14,9х24,9/6,5 |
до 270 |
298 |
|
|
КСПП ОКПМ-4Мх1,2/-02-1х4…4х24…-(9,0) |
|||||
|
до 48 |
до 12 |
12,7х22,7/6,5 |
до 241 |
9,0 |
254 |
|
до 96 |
до 24 |
14,9х24,9/6,5 |
до 282 |
298 |
|
|
КСПП ОКПМ-4Мх0,9/-02-1х4…4х24…-(12,0) |
|||||
|
до 48 |
до 12 |
12,7х22,7/6,5 |
до 260 |
12,0 |
254 |
|
до 96 |
до 24 |
14,9х24,9/6,5 |
до 300 |
298 |
|
|
КСПП ОКПМ-4Мх1,2/-02-1х4…4х24…-(12,0) |
|||||
|
до 48 |
до 12 |
12,7х22,7/6,5 |
до 271 |
12,0 |
254 |
|
до 96 |
до 24 |
14,9х24,9/6,5 |
до 312 |
298 |
|
По требованию заказчика возможно изготовление кабеля с другими техническими параметрами.
