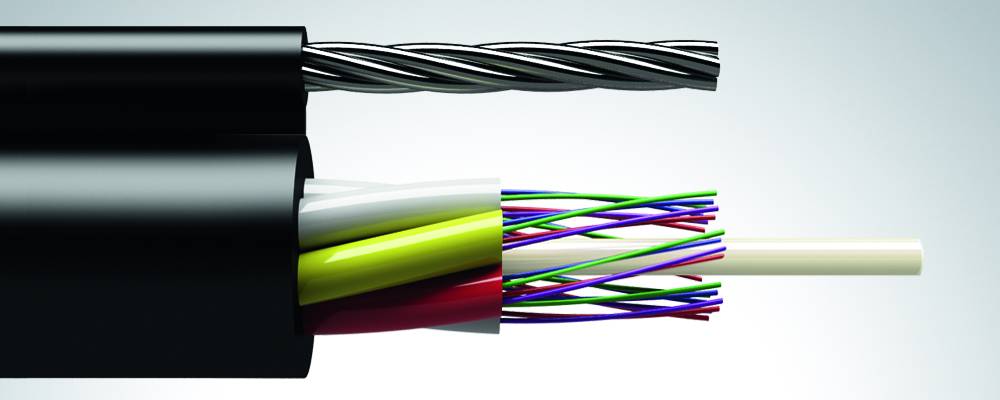

Оптический кабель подвесной с выносным силовым элементом, модульной конструкции. Для воздушной прокладки.
- Выносной силовой элемент - стеклопластиковый пруток, стальной трос или стальная проволока.
- Центральный силовой элемент - стеклопластиковый пруток.
- Оптическое волокно.
- Оптический модуль.
- Водоблокирующий элемент.
- Внешняя оболочка из полиэтилена.
Оптический кабель ОКПМ подходит при прокладке ВОЛС на опорах ЛЭП и для устройства городских транспортных сетей. Конструкционно представляет собой центральный силовой элемент из стеклопластика, окруженный рядом оптомодулей. Внутри каждого модуля располагаются оптические волокна. Их количество может варьировать до 12 штук в одном оптомодуле и до 144 во всем кабеле. Пространство внутри модели заполнено водоблокирующим веществом. Выносной силовой элемент изготовлен из стеклопластика либо стальной проволоки. Кабель и выносной элемент защищены полиэтиленовым покрытием, препятствующим распространению горения.
Купить представленную модель можно у завода-производителя «Москабель-Фуджикура». Компания предлагает выгодные цены для оптовых заказчиков, производство вариантов с нужным числом оптоволокон и типом внешнего покрытия. Некоторое количество продукции уже есть в наличии. Звоните нам или пишите в онлайн-чат на сайте, чтобы бесплатно проконсультироваться. Мы подготовим для вас уникальное коммерческое предложение на основе ваших пожеланий.
| Количество ОВ в кабеле | Количество ОВ в модуле | Габаритные размеры кабеля/ Диаметр выносного элемента, мм | Расчетная масса кабеля, кг/км | Растягивающее усилие, кН | Минимальный радиус изгиба кабеля, мм |
| ОКПМ-02-1х4...12х24...-(4,0) | |||||
|---|---|---|---|---|---|
| до 24 | до 6 | 9,5х17,2/4,2 | до 115 | 4,0 | 190 |
| до 32 | до 8 | 10,3х18,0/4,2 | до 127 | 206 | |
| до 48 | до 12 | 10,7х18,4/4,2 | до 133 | 214 | |
| до 72 | до 12 | 11,5х19,2/4,2 | до 152 | 230 | |
| до 96 | до 12 | 13,2х20,9/4,2 | до 184 | 264 | |
| до 144 | до 12 | 16,5х24,2/4,2 | до 258 | 330 | |
| ОКПМ-02-1х4...12х24...-(9,0) | |||||
| до 24 | до 6 | 9,5х19,5/6,5 | до 165 | 9,0 | 190 |
| до 32 | до 8 | 10,3х20,3/6,5 | до 176 | 206 | |
| до 48 | до 12 | 10,7х20,7/6,5 | до 183 | 214 | |
| до 72 | до 12 | 11,5х21,5/6,5 | до 202 | 230 | |
| до 96 | до 12 | 13,2х23,2/6,5 | до 233 | 264 | |
| до 144 | до 12 | 16,5х26,5/6,5 | до 308 | 330 | |
| ОКПМ-02-1х4...12х24...-(12,0) | |||||
| до 24 | до 6 | 9,5х19,5/6,5 | до 199 | 12,0 | 190 |
| до 32 | до 8 | 10,3х20,5/6,5 | до 209 | 206 | |
| до 48 | до 12 | 10,7х20,7/6,5 | до 216 | 214 | |
| до 72 | до 12 | 11,5х21,5/6,5 | до 234 | 230 | |
| до 96 | до 12 | 13,2х23,2/6,5 | до 266 | 264 | |
| до 144 | до 12 | 16,5х26,5/6,5 | до 341 | 330 | |
По требованию заказчика возможно изготовление кабеля с другими техническими параметрами.
Возможные аналоги кабеля ОКПМ
- ОК/Т-М, ОК/Д-М*- ОКСНМт, ОКСНМп*
- ОПД*
- ДПОм, ДПОд*
- ИК/Т, ИК/Д*
- ДПК, ДПД*
- ДПВ, ДПИ*
- ОКДТ, ОКСТ*
- ОКЛЖ- ВС(ВД)*
- ОКТ*
- ОКП*
- ОК/Т ОК/П*
*данные марки кабеля не производятся АО "МКФ". Информация по их техническим характеристикам размещена на сайте производителя.
Раздавливающее усилие от 300 Н/см
Допустимое растягивающее усилие до 15 кН
Эксплуатация от -60 до 70°С Монтаж: до -30°С
Для любых климатических зон
Пожаробезопасное исполнение
